قالب‌بندی بتن چیست؟
بررسی تخصصی انواع قالب‌بندی بتن، ویژگی‌ها و الزامات اجرایی کارگاهی

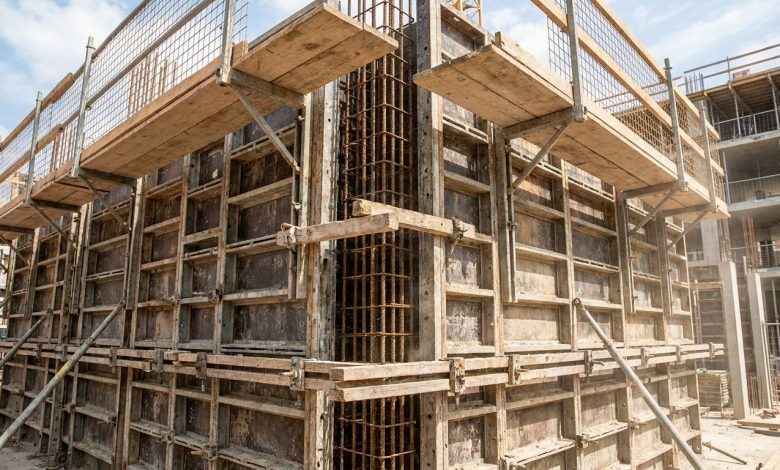

قالب‌بندی بتن سازه‌ای موقت یا در شرایطی ماندگار است که بتن تازه، خمیری و روان در داخل آن جای‌دهی می‌شود تا پس از گیرش اولیه، استمرار هیدراتاسیون و دستیابی به پایداری مکانیکی، بار مرده خود را تاب آورده و دقیقاً به ابعاد، هندسه، تراز و موقعیت تعیین‌شده در نقشه‌های محاسباتی تبدیل شود. سیستم قالب‌بندی بتن صرفاً یک دیواره حائل برای نگهداری ماده مایع نیست؛ بلکه سازه‌ای مهندسی و باربر به شمار می‌رود که باید فشارهای جانبی هیدرواستاتیکی بتن خیس، بارهای ضربه‌ای پرتاب بتن از لوله پمپ دکل، لرزش‌های متوالی دستگاه ویبراتور و وزن کارگران و ماشین‌آلات را بدون تغییر شکل، شکم‌دادگی یا دررفتن شیره سیمان مهار نماید.
انتخاب ناآگاهانه مصالح قالب یا اجرای غیرفنی مهاربندی و پشت‌بندها می‌تواند آسیب‌های سنگینی چون دررفتن و انفجار قالب در میانه بتن‌ریزی، کرمو شدن ریشه بتن، تاب‌برداشتگی ستون‌ها نسبت به خط شاقول، و تحمیل هزینه‌های سرسام‌آور ساب‌زدن بتن یا ملات‌کاری جبرانی را در پی داشته باشد. در این راهنمای جامع و کاربردی، مبانی مکانیکی، ساختار و ویژگی‌های هر سیستم، ضوابط مبحث نهم مقررات ملی ساختمان و تجربیات میدانی کارگاه‌های عمرانی به‌طور کامل بررسی شده است.
پاسخ سریع و راهنمای تصمیم‌گیری در یک نگاه: کدام قالب برای پروژه شما مناسب
است؟
برای تصمیم‌گیری سریع مهندسی و سفارش‌گذاری تجهیزات در کارگاه، الگوی انتخاب به شرح زیر است:
انبوه‌سازی، بلندمرتبه‌سازی و پروژه‌های با تیپ‌بندی تکراری: سیستم قالب آلومینیومی بتن با بالاترین سرعت چرخه بتن‌ریزی (تکمیل هر سقف و دیوار در ۳ تا ۴ روز کاری) و دوام بیش از ۳۰۰ بار استفاده پیاپی، بالاترین بازگشت سرمایه را به همراه دارد.
پروژه‌های متداول شهری بین ۳ تا ۸ سقف در ایران: سیستم قالب‌بندی فلزی مدولار با تسمه‌های لبه پنج یا لبه شش سانتی‌متری، به دلیل دوام طولانی، امکان تطبیق با ابعاد متغیر مقاطع سازه و امکان فروش پس از پروژه، بهینه‌ترین گزینه اقتصادی است.
سازه‌های با نمای بتن نمایان (اکسپوز) و سطوح کاملاً صیقلی: تخته‌های چندلایی ضدآب فنولیک (پلای‌وود با روکش رزینی) به دلیل یکپارچگی ابعادی و عدم انتقال زنگ‌آبه فولاد، صاف‌ترین سطح بتنی ممکن را بدون نیاز به لایه‌های نازک‌کاری ایجاد می‌کنند.
پی‌ریزی و فونداسیون‌های نواری و گسترده: پنل‌های قالب مدولار فولادی متصل با پین و گوه، یا ایجاد دیواره بنایی با آجر فشاری پوشیده‌شده با نایلون‌های ضخیم عایق، کاربردی‌ترین روش‌ها هستند.
کارگاه‌های فاقد جرثقیل و تاورکرین با محدودیت حمل: قالب پلاستیکی بتن (پلیمری ساخته‌شده از پلی‌پروپیلن فشرده) به علت وزن ناچیز ۱۱ تا ۱۳ کیلوگرم در هر مترمربع، سرعت جابجایی دستی بین طبقات را به حداکثر می‌رساند.
بخش ۱: مبانی مهندسی و عملکرد سیستم قالب‌بندی در سازه‌های بتن مسلح
در مهندسی سازه، پوسته موقت در فرایند اجرای قالب‌بندی بتن وظیفه دارد تا پیش از رسیدن بتن به دست‌کم هفتاد درصد از مقاومت فشاری بیست‌وهشت‌روزه مشخصه، تنش‌های ناشی از بارهای زیر را با ضریب اطمینان بالا به زمین و تکیه‌گاه‌ها منتقل کند:
بارهای وارد بر سیستم قالب
بار مرده بتن خیس و فولاد تقویت‌کننده: وزن فضایی بتن مسلح تازه معادل ۲۴۰۰ تا ۲۵۰۰ کیلوگرم بر مترمکعب محاسبه می‌شود که بار ثقلی قابل‌توجهی بر کف پوترها، دال‌ها و جک‌های باربر وارد می‌آورد.
بارهای زنده حین اجرا: تردد عوامل اجرایی، دستگاه‌های ویبراتور، لوله‌های زمینی یا دکل پمپ بتن، و توده‌های انباشته موقت بتن پیش از تسطیح؛ که حداقل بار طراحی زنده سطوح افقی ۲۵۰ کیلوگرم بر مترمربع در نظر گرفته می‌شود.
فشار هیدرواستاتیکی جانبی: فشاری مثلثی که در جداره دیوارهای برشی و ستون‌ها پدید می‌آید و مقدار آن ارتباط مستقیمی با سرعت صعود عمودی بتن در ساعت، دمای محیط، میزان اسلامپ و استفاده از مواد روان‌کننده بتن دارد.
بارهای محیطی و ضربه‌ای: وزش بادهای شدید کارگاهی در ارتفاع، تکان‌های ناشی از تخلیه سریع ناودانی پمپ بتن و ارتعاش فرکانس بالای شیلنگ ویبراتور که تمایل به شل کردن اتصالات و باز کردن درزها دارند.
نقش درزبندی قالب بر کیفیت و طول عمر بتن
اگر اتصال بین پنل‌ها در سیستم قالب‌بندی بتن ناتراشیده و دارای فاصله بیش از یک و نیم میلی‌متر باشد، با اولین لرزش‌های ویبراتور، دوغاب سیمان که حامل آب و ریزدانه‌هاست از درزها خارج می‌شود. این فرار شیره بتن، نسبت آب به سیمان را در گوشه‌ها به هم ریخته و پدیده لانه‌زنبوری شدن (کرمو شدگی) را رقم می‌زند. ورود یون‌های مخرب کلرید، اکسیژن و نمک‌ها به خلل و فرج بتن کرمو، زنگ‌زدگی سریع میلگردها و تخریب پیوند بتن و فولاد را تسریع می‌کند.

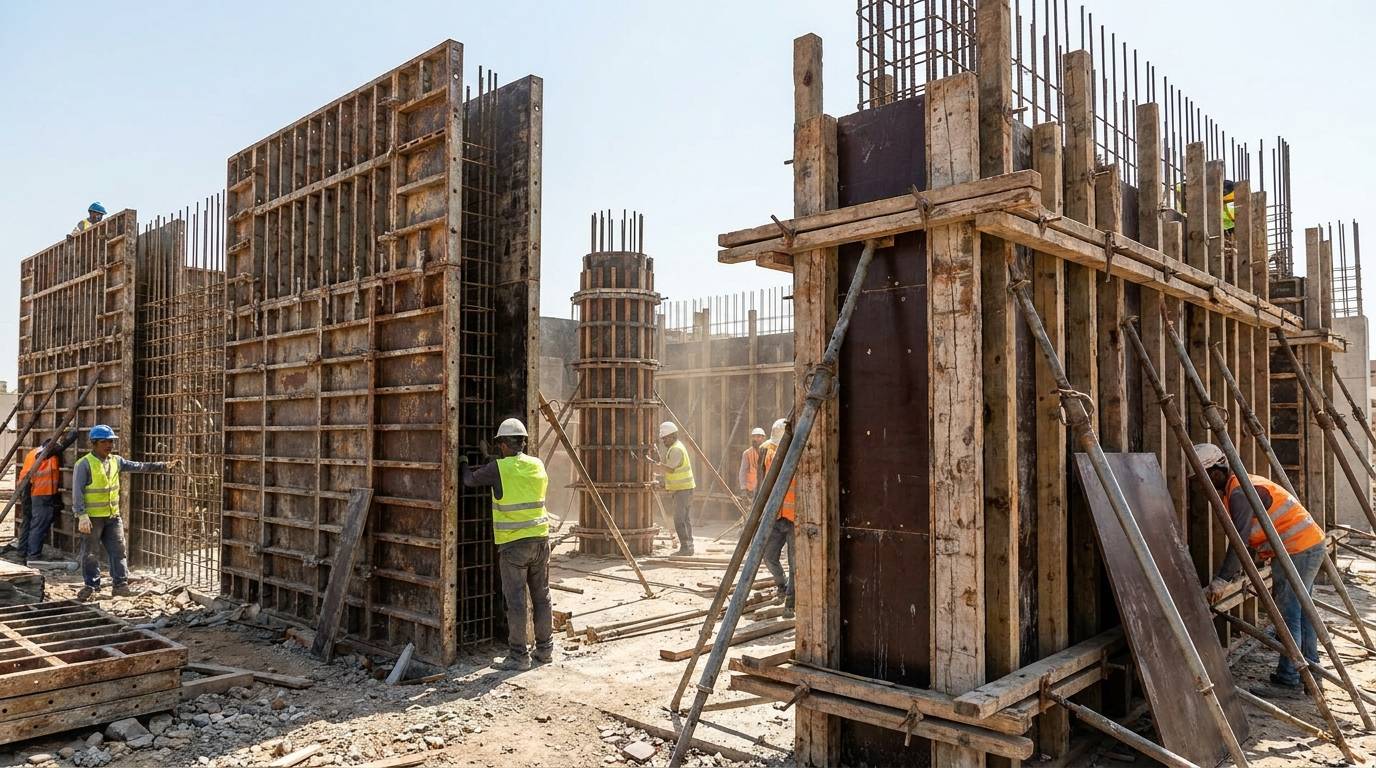

بخش ۲: بررسی تخصصی انواع قالب‌بندی بتن و ساختار مهندسی آن‌ها
تنوع مصالح سازنده در صنعت ساختمان این امکان را به پیمانکار می‌دهد که قالب مناسب را بر پایه تعداد سقف‌ها، بودجه تجهیز کارگاه و ویژگی‌های معماری انتخاب کند. در ادامه، ساختار و ویژگی‌های هر یک از انواع قالب‌بندی بتن با جزئیات تشریح می‌شود.
۲.۱. قالب‌بندی فلزی (فولادی)
سیستم قالب‌بندی فلزی با استفاده از ورق‌های فولادی با ضخامت دو و نیم تا سه میلی‌متر و تسمه‌های نگه‌دارنده پیرامونی لبه پنج یا شش سانتی‌متری، پرکاربردترین سامانه اجرایی در سراسر ایران است.
ساختار قطعات و اجزای مکانیکی
پنل‌های فلزی معمولاً در طول‌های یک، یک و نیم و دو متر و عرض‌های متغیر از ده تا پنجاه سانتی‌متر تولید می‌شوند و از طریق اجزای زیر یک سیستم صلب و یکپارچه می‌سازند:
پین و گوه نر و ماده: ورق‌های گوه فولادی سخت‌کاری‌شده با ضخامت سه و نیم تا چهار میلی‌متر که به صورت کوبشی درون سوراخ‌های لوبیایی لبه پنل‌ها قفل می‌شوند.
پشت‌بند لوله‌ای و قوطی: لوله‌های داربستی استاندارد با قطر خارجی چهل‌وهشت میلی‌متر برای ایجاد راستای صاف در پشت پنل‌ها.
گیره متوسط و گیره بلند: بست‌های اتصال فولادی که لوله‌های داربستی را به تسمه‌های قالب چفت می‌کنند.
سولجر: المان‌های ستونی و نردبانی سنگین از ناودانی دوبل که برای دیوارهای برشی بلندتر از سه متر به کار می‌روند تا لنگر خمشی ناشی از فشار جانبی بتن را جذب کنند.
بولت تمام‌رزوه و واشر کاس چدنی: میلگردهای رزوه‌دار فولادی به قطر شانزده میلی‌متر به همراه واشرهای ضخیم چهارگوش یا دایره‌ای و مهره‌های خروسکی نشکن برای مهار فشار بازکننده دیواره‌ها.
مزایا
استحکام مکانیکی بسیار بالا و تحمل بارهای دینامیکی سنگین بدون خطر تغییر شکل دائمی.
طول عمر و دفعات استفاده زیاد (بیش از یکصد بار بتن‌ریزی با نگهداری اصولی و دوری از ضربات مخرب پتک).
صلبیت کافی برای حفظ کامل امتداد شاقولی در ستون‌ها با تکیه بر جک‌های شاقول‌کننده دوپیچ.
ارزش اسقاطی بالا؛ پس از استهلاک کامل، ورق‌ها به قیمت روز ضایعات آهن به فروش می‌رسند.
محدودیت‌ها
وزن بالا؛ هر مترمربع قالب فلزی حدود ۳۸ تا ۴۲ کیلوگرم وزن دارد که انتقال دستی آن را خسته‌کننده می‌کند.
رسانایی حرارتی بسیار بالا؛ در یخبندان‌های زمستان لایه مجاور قالب دچار شوک سرما شده و در گرمای بالای تابستان، فلز داغ آب بتن را تبخیر می‌کند.
احتمال دفرمه شدن لبه‌ها در اثر پرت کردن پنل‌ها از طبقات و ایجاد لبه‌های ناهموار (پله) در سطح بتن تمام‌شده.
۲.۲. قالب‌بندی چوبی و تخته چندلایی ضدآب (پلای‌وود)
سیستم قالب‌بندی چوبی به دو شیوه الوارهای سنتی چوب روسی و تخته‌های مهندسی‌شده چندلایی ضدآب با روکش فنولیک اجرا می‌شود. امروزه در سازه‌های بتن نمایان و دال‌های وسیع، تخته‌های چندلایی با ضخامت‌های پانزده، هجده و بیست‌ویک میلی‌متر جایگاه تثبیت‌شده‌ای دارند.
ساختار فنی تخته چندلایی با روکش رزینی
این صفحات مهندسی از به هم چسبیدن ۹ تا ۱۳ لایه نازک چوب سخت به همراه چسب‌های ضد رطوبت قوی تحت فشار و دمای بالا ساخته می‌شوند. لایه بیرونی این تخته‌ها توسط یک لایه روکش پلیمری سیاه یا قهوه‌ای حرارت‌دیده محافظت می‌شود که مانع خروج رطوبت بتن به داخل چوب شده و سطحی آینه‌ای و بدون خلل به وجود می‌آورد.
مزایا
پدید آوردن سطحی یکدست، صاف و درخشان که احتیاج به هیچ‌گونه لایه سفیدکاری گچ یا پلاستر سیمان ندارد.
عایق حرارتی طبیعی عالی که بتن را در برابر نوسانات شدید حرارتی شب و روز کارگاه محافظت می‌کند.
ابعاد وسیع شیت‌ها (معمولاً ۱۲۲ در ۲۴۴ سانتی‌متر) که تعداد بندها و درزهای خطی را به حداقل می‌رساند.
انعطاف و قابلیت برش آسان با اره نجاری برای ساخت بازشوهای نامنظم، اشکال قوسی، باکس‌های راه‌پله و فرورفتگی‌ها.
محدودیت‌ها
تعداد دفعات استفاده مجدد کمتر؛ مرغوب‌ترین تخته‌های چندلایی بین ۲۵ تا ۳۵ بار و نمونه‌های اقتصادی بین ۸ تا ۱۵ بار قابلیت مصرف دارند.
نیاز به عایق‌کاری مجدد لبه‌های برش‌خورده؛ اگر روی خط برش رنگ عایق یا چسب سیلیکونی مالیده نشود، آب وارد مغز تخته شده و لایه‌ها باد می‌کنند.
امکان سوراخ شدن یا خط افتادن رویه در اثر کشیده شدن شاخه‌های میلگرد یا پاشش جرقه‌های فرز و الکترود جوشکاری.
۲.۳. قالب پلاستیکی بتن (پلیمری فشرده)
سیستم قالب پلاستیکی بتن گزینه‌ای مدرن و سبک در صنعت ساختمان است که از مواد پلیمری نظیر پلی‌پروپیلن یا آکریلونیتریل فشرده به همراه الیاف تقویت‌کننده تولید می‌شود.
ویژگی‌ها و جزئیات اتصال
این قالب‌ها در ابعاد استاندارد مانند ۱۰۰ در ۵۰ سانتی‌متر با ساختار شبکه‌بندی متراکم در پشت پنل ساخته می‌شوند. اتصال این پنل‌ها با پین‌های پلیمری اهرمی چرخشی صورت می‌گیرد که بدون نیاز به چکش و تنها با گردش نود درجه‌ای دست بسته و محکم می‌شوند. برای خط‌کشی و پشت‌بند آن‌ها نیز از لوله‌های داربستی مرسوم ساختمانی استفاده می‌شود.
مزایا
سبکی بی‌نظیر (حدود ۱۱ تا ۱۲ کیلوگرم بر مترمربع)؛ یک کارگر به آسانی دو یا سه پنل را هم‌زمان حمل می‌کند.
نچسبیدن ذاتی پلاستیک به ملات سیمان؛ در بیشتر موارد مصرف روغن قالب به حداقل رسیده و شستشو صرفاً با واترجت و آب ساده انجام می‌شود.
ضدزنگ، ضد رطوبت و مقاوم در برابر آب‌های سولفاتی و محیط‌های اسیدی؛ نگهداری در فضای مرطوب آزاد آسیبی به آن‌ها نمی‌زند.
ایمنی بالا به دلیل لبه‌های غیربرنده و عدم نیاز به ضربات پر سر و صدای چکش در محیط‌های مسکونی.
محدودیت‌ها
خشک و شکننده شدن پلیمر در مواجهه مداوم با اشعه فرابنفش آفتاب در کارگاه‌های روباز در صورت نبود مواد پایدارکننده نوری در فرمولاسیون.
مدول الاستیسیته کمتر نسبت به فولاد؛ در بتن‌ریزی‌های سریع ممکن است دچار تغییر شکل‌های موضعی الاستیک شوند، بنابراین فواصل پشت‌بندها باید نزدیک‌تر باشد.
آسیب‌پذیری شدید در برابر آتش، حرارت مشعل ایزوگام یا پاشش پلیسه جوشکاری حین آرماتوربندی سقف.
۲.۴. قالب آلومینیومی بتن (سیستم یکپارچه مونولیتیک)
سیستم قالب آلومینیومی بتن از آلیاژهای سخت آلومینیوم ساخته می‌شود و به عنوان ابزار اصلی سرعت‌بخشی به ساخت‌وساز مدرن شناخته می‌گردد.
روش اجرایی یکپارچه
در این سیستم، تمام بخش‌های دیوارها، ستون‌ها، تیرها، سقف، داکت‌ها و راه‌پله‌های یک طبقه به شکل هم‌زمان آرماتوربندی و قالب‌بندی شده و سپس تمام طبقه در یک مرحله یکدست بتن‌ریزی می‌شود. ادوات مهار شامل گوه‌ها و تیغه‌های کششی فوق‌العاده مقاوم هستند که پنل‌ها را در کسری از ثانیه در هم قفل می‌کنند.
مزایا
سرعت فوق‌العاده؛ امکان قالب‌بندی و بتن‌ریزی یک طبقه کامل در یک سیکل ۴ روزه.
چرخه مصرف بسیار بالا؛ قابلیت استفاده در بیش از ۳۰۰ تا ۴۰۰ مرحله بدون تغییر در فرم و تلرانس‌ها.
تسطیح و دقت در حد میلی‌متر که مرحله گچ و خاک و آستر را به‌طور کامل از چرخه نازک‌کاری حذف می‌کند.
وزن متناسب (حدود ۲۲ تا ۲۵ کیلوگرم بر مترمربع) که تلفیقی از سبکی و مقاومت تسلیم خمشی نزدیک به فولاد است.
محدودیت‌ها
سرمایه‌گذاری اولیه بسیار بالا برای طراحی و ساخت اختصاصی قالب‌های پروژه.
انعطاف‌ناپذیری در تغییر نقشه‌های معماری حین کار؛ ابعاد تمام پنل‌ها باید از پیش مهندسی و ساخته شوند.
نیاز به کارگران آموزش‌دیده و منظم؛ هر پنل کد شناسایی مخصوصی دارد و باید دقیقاً در موقعیت مشخص‌شده نصب گردد.
۲.۵. سیستم‌های قالب‌بندی مدولار و خاص
سیستم قالب مدولار به قالب‌هایی اطلاق می‌شود که از ترکیب قطعات استاندارد با مضارب مشخص تشکیل شده و با ابزار اتصال مشترک، قابلیت تطبیق با ابعاد گوناگون را دارند. این سیستم در اجرای سازه‌های خاص زیر نیز ارتقا می‌یابد:
قالب لغزنده: سازه‌ای پیوسته با جک‌های هیدرولیکی بالارونده که با سرعتی حدود ۱۵ تا ۳۰ سانتی‌متر بر ساعت هم‌زمان با بتن‌ریزی به سمت بالا حرکت می‌کند؛ انتخابی ایده‌آل برای سیلوهای ذخیره غلات، دودکش‌های صنعتی و برج‌های بتنی.
قالب خودبالارونده و بالارونده جرثقیلی: صفحات مجهز به کفشک‌های متصل به دیوار که به صورت گام‌به‌گام طبقه به طبقه بالا می‌روند و برای دیوارهای برشی هسته مرکزی برج‌های بلند به کار گرفته می‌شوند.
لوله‌های مقوایی پیش‌ساخته: قالب‌های لوله‌ای تک‌بارمصرف ساخته‌شده از چند لایه مقوای فشرده روکش‌دار برای ستون‌های مدور با سرعت نصب بسیار بالا و سطحی کاملاً یکدست.

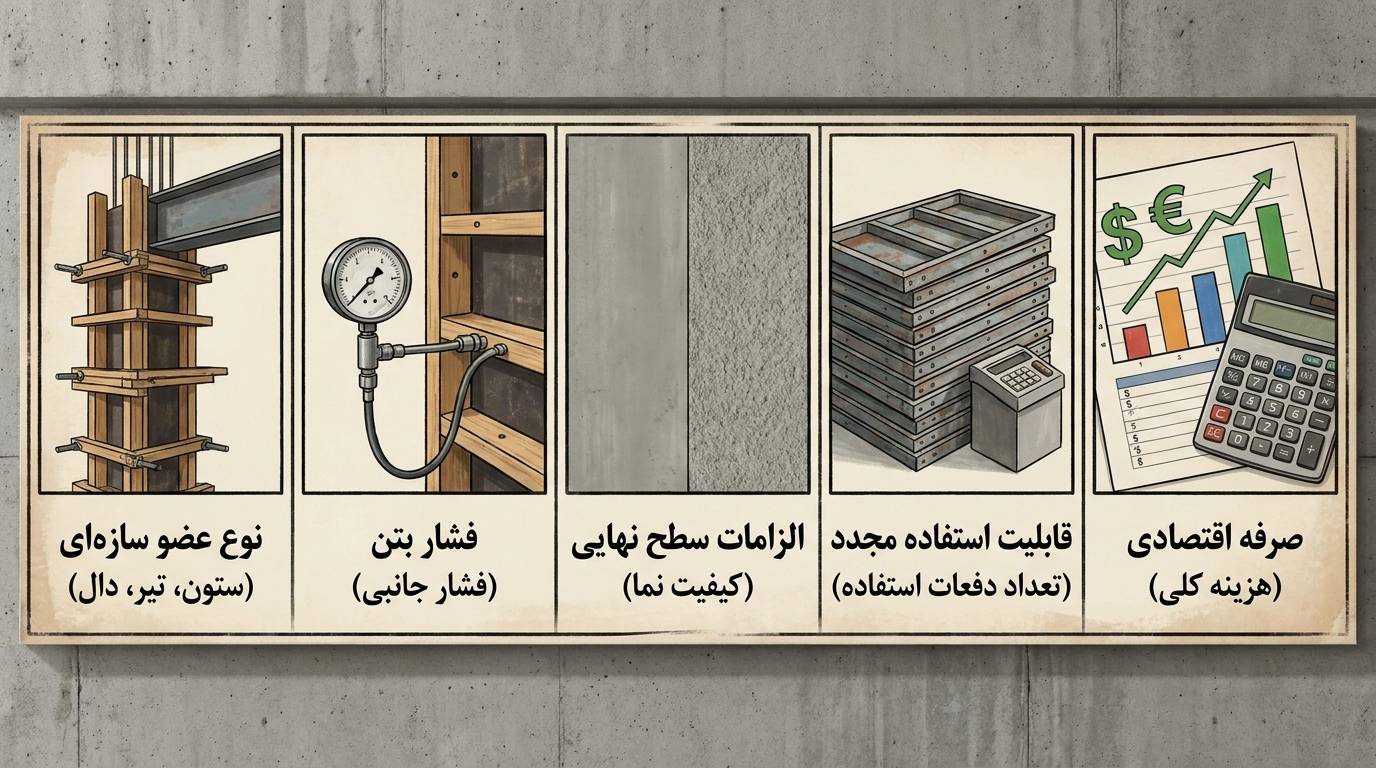

بخش ۳: راهنمای تفکیکی انتخاب قالب بر اساس اعضای سازه‌ای
المان‌های مختلف سازه بارگذاری‌های متفاوتی را تجربه می‌کنند؛ بنابراین نحوه اجرای قالب‌بندی بتن در هر عضو قواعد مشخصی دارد.
۱. پی و فونداسیون
در فونداسیون‌های گسترده و نواری، به علت ارتفاع کم بتن، فشار هیدرواستاتیک محدود است:
استفاده از پنل‌های قالب مدولار به همراه لوله‌های مهار و پایه‌های پاشترک متصل به میلگردهای کوبیده‌شده در خاک کف گود مناسب‌ترین گزینه است.
در شیوه سنتی از دیواره‌های یک‌رگه آجرچینی استفاده می‌شود. نکته فنی و الزام قطعی مهندسی این است که سطح آجرها باید با پلاستیک‌های ضخیم پلی‌اتیلنی پوشانده شود؛ زیرا آجر خشک مانند اسفنج آب ملات بتن را در اطراف میلگردها جذب کرده و پوشش بتنی روی آرماتور را پوک و بی‌خاصیت می‌سازد.
۲. ستون‌ها
ستون‌ها بیشترین فشار جانبی را به علت سرعت بالای ریختن بتن تحمل می‌کنند:
برای مقاطع مربعی و مستطیلی، ترکیب پنل‌های فلزی با کنج‌های زاویه‌دار و قیدهای قفل‌کننده فولادی استفاده می‌شود. اگر ضلع ستون بزرگ‌تر از هشتاد سانتی‌متر باشد، مهاربندی با بولت عبوری از داخل غلاف‌های پلاستیکی در میانه مقطع الزامی است تا ستون شکم ندهد.
اجرای رامکا یا پاشنه بتنی: پیش از نصب قالب، یک پاشنه بتنی یا تسمه‌ای دقیق به ارتفاع ده سانتی‌متر بر اساس نقشه آکس‌بندی پیاده می‌شود تا نشیمنگاه پای قالب تثبیت شده و ستون‌ها دچار پیچش یا جابجایی تراز نشوند.
۳. دیوارهای برشی و حائل
در دیوارهای با ارتفاع بیش از سه متر، بارگذاری بسیار سنگین است:
آرایش پشت‌بندها باید متشکل از لوله‌های دوبل افقی و سولجرهای عمودی به فواصل حداکثر یک متر باشد.
میان‌بولت آب‌بند: در دیوارهای بتنی زیرزمین‌های در معرض نفوذ نم یا استخرها و مخازن، هرگز نباید از لوله پلاستیکی توخالی و بولت معمولی استفاده کرد؛ زیرا مسیر عبور آب ایجاد می‌کند. در این نقاط استفاده از میان‌بولت‌های آب‌بند چدنی مجهز به بشقابک مرکزی ضد نفوذ آب یا میان‌بولت‌های فنری با درپوش‌های لاستیکی الزامی است.
۴. سقف‌ها و دال‌های افقی
در تیرها، دال‌های بتنی و سقف‌های مجوف:
کف تیرها توسط ورق‌های فلزی صلب یا تخته‌های هجده میلی‌متری مهار می‌شود.
تکیه‌گاه‌های عمودی زیر سقف تا ارتفاع سه و نیم متر از جک‌های تلسکوپی رزوه‌دار با سرجک‌های صلیبی تامین شده و برای ارتفاع‌های بلندتر، از سازه‌های داربستی مثلثی یا چکشی استفاده می‌شود.
ایجاد خیز منفی اولیه: تیرها و دال‌های دارای دهانه بزرگ‌تر از چهار متر باید در زمان قالب‌بندی در مرکز دهانه به میزان یک سیصدم تا یک پانصدم طول دهانه به سمت بالا قوس داده شوند تا پس از ریختن بتن و نشست الاستیک، سقف کاملاً افقی و تراز گردد.
بخش ۴: روابط محاسباتی فشار جانبی بتن خیس بر پوسته قالب
برخلاف برخی تصورات سنتی، فشار بتن خیس تا رسیدن به زمان گیرش اولیه، رفتاری سیال‌گونه دارد. استانداردهای معتبر مهندسی رابطه زیر را برای پیش‌بینی حداکثر فشار جانبی در دیوارهای بتنی ارائه می‌دهند:
فشار بیشینه جانبی (بر حسب کیلوپاسکال) برابر است با:
ضریب وزن بتن × ضریب شیمیایی سیمان × [۷.۲ + (۷۸۵ × نرخ صعود بتن) ÷ (دمای بتن تازه به سانتی‌گراد + ۱۷.۸)]
در این فرمول محاسباتی:
نرخ صعود بتن بر حسب متر در هر ساعت تعیین می‌شود. هر اندازه تخلیه پمپ بتن سریع‌تر باشد، فرصت ژله‌ای شدن سیمان کمتر شده و بار وارده به شکل تصاعدی رشد می‌کند.
دمای محیط و بتن نقش کلیدی دارد؛ در هوای سرد زمستان (دمای بتن زیر ده درجه سانتی‌گراد)، به علت کندی هیدراتاسیون، بتن مدت بسیار بیشتری در حالت مایع باقی می‌ماند و فشار هیدرواستاتیکی بر پنل‌ها و بولت‌ها تا ۳۵ درصد افزایش می‌یابد.
مصرف روان‌کننده‌های فوق‌قوی باعث مایع ماندن ستون بتن شده و فشار جانبی را به فشار کامل هیدرواستاتیکی مایعات (حاصل‌ضرب وزن مخصوص در عمق) نزدیک می‌کند؛ نیرویی که قادر است تسمه‌های فلزی را کج کرده و پین و گوه‌ها را از جای خود به بیرون پرتاب کند.

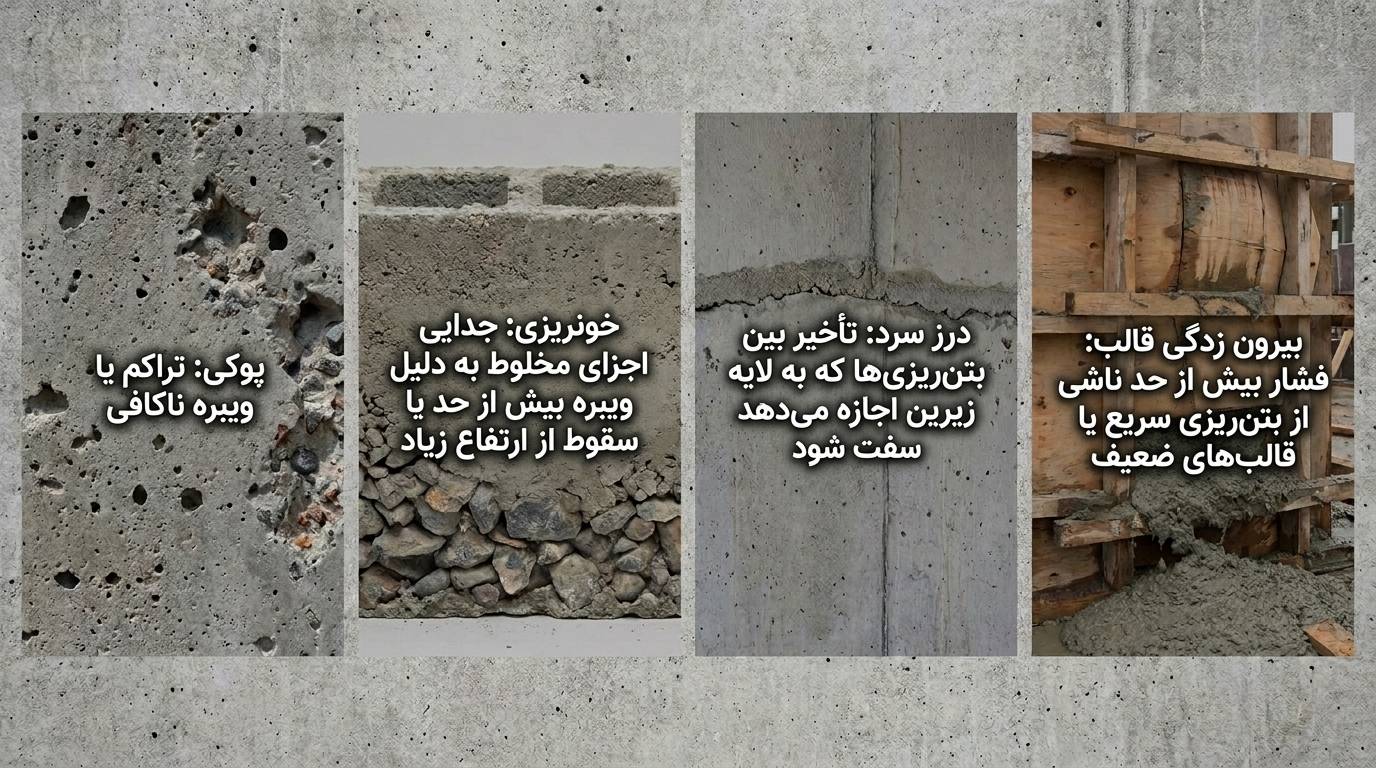

بخش ۵: تجربیات میدانی کارگاهی و عارضه‌یابی خطاهای رایج بتن‌ریزی
بسیاری از شکست‌های مهندسی نه روی کاغذ، بلکه در تاریکی شیفت بتن‌ریزی شبانه رقم می‌خورند. چهار رخداد بحرانی و راهکارهای مهار آن‌ها عبارتند از:
رخداد اول: دررفتن گوه‌ها یا بریدن مهره خروسکی حین لرزاندن دیوار
علت: چسباندن نوک شیلنگ ویبراتور به بدنه قالب به جای قرارگیری در عمق بتن، یا بهره‌گیری از مهره‌های خروسکی چدنی ترک‌خورده و رزوه‌ساییده.
اقدام اضطراری: بتن‌ریزی سریعاً در آن نقطه متوقف شود. نباید به بتن نیمه‌روان با پتک ضربه زد تا به جای خود برگردد؛ زیرا پیوستگی ژل سیمان نابود می‌شود. باید بلافاصله یک سولجر یدکی یا پشت‌بند قوی با جک هیدرولیکی روغنی تعبیه کرد و مانع از گسست بیشتر قالب شد.
رخداد دوم: شکم دادن و نشست کف تیرها در وسط دهانه
علت: قرار دادن پایه‌های جک تلسکوپی بر روی خاک سست و بدون کوبش، یا مصرف تخته‌های زیرجکی پوسیده و نازک که زیر بار خرد شده‌اند.
اقدام اصلاحی: استقرار جک‌ها بر روی خاک حتماً باید همراه با کوبیدن خاک و استفاده از تخته‌های ضخیم با ضخامت حداقل پنج سانتی‌متر و عرض بیست سانتی‌متر صورت گیرد. اگر حین بتن‌ریزی نشست رخ دهد و بتن هنوز کاملاً خمیری باشد، بالا بردن تدریجی با جک کمکی مجاز است؛ اما با گذشت بیش از چهل دقیقه، هرگونه دستکاری موجب ترک‌های کششی عمیق در تیر خواهد شد.
رخداد سوم: کرمو شدگی و شن‌نما شدن پای ستون
علت: فاصله داشتن پای قالب از زمین و فرار شیره سیمان با آغاز لرزش‌های بتن.
اقدام پیشگیرانه: تمام درزهای نشیمنگاه پای ستون باید پیش از بتن‌ریزی با ملات گچ موقت یا نوارهای درزگیر متراکم اسفنجی مسدود گردند. در صورت رویت شن‌زدگی پس از دکوفراژ، بتن ضعیف باید تا پشت شبکه آرماتور با قلم و چکش تراشیده شده و با ملات ترمیمی پایه‌سیمانی بدون انقباض پر شود.
رخداد چهارم: خطای خطرناک استفاده از «روغن سوخته موتور» به جای مواد رهاساز استاندارد
متاسفانه در برخی کارگاه‌ها به قصد صرفه‌جویی، رویه قالب‌ها را با مخلوط روغن سوخته دیزل و گازوئیل چرب می‌کنند.
پیامدهای مخرب:
- دوده و هیدروکربن‌های سنگین، واکنش هیدراتاسیون را تا عمق چند میلی‌متری لغو کرده و سطح بتن را گچی، پوک و کم‌مقاومت می‌سازند.
- ایجاد لکه‌های تیره چرب که چسبندگی ملات ماسه سیمان، اندود گچ و رنگ ساختمانی را کاملاً از بین می‌برد و بعد از چند ماه نازک‌کاری تبله می‌کند و می‌ریزد.
- گازوئیل باعث تحلیل رفتن و خرد شدن فاصله‌نگه‌دارها (اسپیسرها) و مهارهای اسفنجی می‌شود.
راهکار اصولی: مصرف روغن قالب بتن بر پایه آب یا روغن‌های زیستی گیاهی. این ترکیبات با کلسیم خمیر سیمان واکنشی صابونی و خنثی داده، به بتن آسیبی نمی‌زنند، سطح را لکه‌دار نکرده و باز شدن قالب را روان و بی‌دردسر می‌سازند.
بخش ۶: رواداری‌های ابعادی و جدول زمانی باز کردن قالب‌ها (مبحث نهم مقررات ملی
ساختمان)
باز کردن پیش از موعد قالب‌ها و به‌ویژه پایه‌ها، مقاومت نهایی را به خطر انداخته و خیزهای دائمی و ترک‌های مویی ایجاد می‌کند.
رواداری‌های ابعادی مجاز در سیستم قالب‌بندی
قالب‌ها باید چنان مهار شوند که تغییر شکل آن‌ها پس از دکوفراژ از حدود زیر فراتر نرود:
انحراف از خط قائم شاقول در ستون‌ها و دیوارهای تا ارتفاع ۳ متر: حداکثر ۶ میلی‌متر.
انحراف کل شاقولی ستون در تمام ارتفاع ساختمان (تا ۲۰ متر): حداکثر ۲۵ میلی‌متر.
انحراف در ضخامت مقاطع تیرها و ستون‌ها: منفی ۶ میلی‌متر تا مثبت ۱۲ میلی‌متر.
جابجایی آکس‌ها و موقعیت تیرها نسبت به خطوط نقشه: حداکثر ۱۲ میلی‌متر.
تغییر ضخامت دال سقف‌ها: منفی ۵ میلی‌متر تا مثبت ۱۰ میلی‌متر.
حداقل زمان مجاز برای برداشتن قالب‌ها و پایه‌های نگه‌دارنده
زمان‌های اعلام‌شده مشروط بر این است که دمای محیط در دوره مراقبت از ده درجه سانتی‌گراد کمتر نشده و از سیمان معمولی پرتلند تیپ یک یا دو استفاده شده باشد:
قالب‌های قائم غیرباربر (سطوح جانبی ستون‌ها، دیوارها و وجه کناری تیرها): حداقل ۱۲ ساعت پس از اتمام بتن‌ریزی در دمای بالای ۲۴ درجه، و ۲۴ تا ۴۸ ساعت در دمای بین ۱۰ تا ۱۵ درجه سانتی‌گراد، به شرطی که مقاومت بتن به حداقل ۵ مگاپاسکال رسیده باشد تا گوشه‌ها لب‌پَر نشوند.
قالب کف دال‌ها (سقف‌ها) با دهانه کمتر از ۳ متر: حداقل ۳ روز با حفظ پایه‌های اطمینان تا رسیدن به ۷۰ درصد مقاومت طراحی (معمولاً ۷ روز).
قالب کف دال‌ها با دهانه ۳ تا ۶ متر: حداقل ۷ روز برای برداشتن رویه قالب و نگهداری پایه‌ها تا ۱۴ روز.
قالب کف دال‌ها با دهانه بیش از ۶ متر: حداقل ۱۴ روز با حفظ زنجیره پایه‌های اطمینان تا ۲۱ روز.
قالب کف تیرهای سازه‌ای با دهانه کمتر از ۶ متر: حداقل ۱۴ روز.
قالب کف تیرها با دهانه بیش از ۶ متر و تیرهای طره‌ای (کنسول‌ها): حداقل ۲۱ تا ۲۸ روز کامل به همراه استقرار منظم پایه‌گذاری مجدد.
تفاوت برداشتن پوسته قالب با پایه‌گذاری مجدد
یک اشتباه بسیار متداول در کارگاه‌ها این است که برای خارج کردن قالب‌های زیر سقف، کارگران تمام جک‌ها را باز می‌کنند، پنل‌ها را آزاد کرده و پس از افتادن بار سقف بر روی بتن تازه، دوباره جک‌ها را جا می‌زنند! در همان ثانیه‌هایی که بتن هفت‌روزه بی‌پناه می‌ماند، ترک‌های کششی برگشت‌ناپذیر پدید می‌آید. شیوه صحیح این است که پایه‌ها به صورت مقطعی باز شده، پنل بیرون کشیده شود و پایه‌های اطمینان فوراً بدون فشار آوردن بالا کشیده شده و محکم در زیر تیر تثبیت گردند.
بخش ۷: داده‌های آماری و تحلیل هزینه‌های اجرایی کارگاهی
بر اساس داده‌های جمع‌آوری‌شده از دوازده پروژه اسکلت بتنی در استان‌های تهران و البرز با متراژهای زیربنایی بین ۶۰۰ تا ۱۸۰۰۰ مترمربع، پارامترهای عملکردی و مالی سه سیستم رایج قالب‌بندی به شرح زیر است:
۱. سیستم مدولار فلزی
راندمان نصب: هر اکیپ دونفره قالب‌بند باتجربه، به طور میانگین ۱۸ تا ۲۲ مترمربع سطح قالب‌بندی را در یک شیفت کاری هشت‌ساعته نصب و مهار می‌کنند.
تعداد گردش: ۸۰ تا ۱۲۰ بار استفاده پیش از نیاز به ترمیم جوش، تاب‌گیری لبه‌ها و تعویض تسمه‌های آسیب‌دیده.
صرفه اقتصادی خرید: در پروژه‌های دارای بیش از ۴ سقف، خرید پنل‌های نو یا دست‌دوم تمیز نسبت به پرداخت اجاره‌بهای ماهانه اقتصادی‌تر است؛ زیرا ۶۰ تا ۷۰ درصد قیمت روز آهن در انتهای کار نقدپذیر باقی می‌ماند.
۲. سیستم تخته چندلایی ضدآب فنولیک
راندمان نصب: هر اکیپ دونفره می‌تواند ۳۲ تا ۳۸ مترمربع سطح را در یک شیفت کاری اجرا کند که افزایشی حدود ۶۰ درصدی در سرعت کار نسبت به پنل‌های کوچک فولادی دارد.
تعداد گردش: ۲۰ تا ۲۵ بار در صورت بهره‌گیری از مواد رهاساز مناسب و حفاظت از لبه‌ها در برابر اهرم چکش.
صرفه اقتصادی خرید: در سازه‌های نیازمند بتن صیقلی، حذف مراحل سیمان‌کاری، رابیتس‌بندی و گچ و خاک، هزینه اولیه تخته‌های وارداتی را حتی در پروژه‌های کم‌واحد توجیه می‌کند.
۳. سیستم پنل‌های پلیمری فشرده
راندمان نصب: ۲۸ تا ۳۲ مترمربع در هر شیفت کاری به دلیل عدم نیاز به ادوات سنگین و آچارکشی‌های سخت.
تعداد گردش: ۶۰ تا ۷۰ بار چرخه مصرف بدون تغییر ابعاد، مشروط بر دوری از نور مستقیم خورشید حین دپوی تابستانه.
صرفه اقتصادی خرید: در پروژه‌های با محدودیت دسترسی به تاورکرین و بالابرهای کارگاهی، کاهش هزینه‌های جابجایی دستی دستمزد کل تیم اجرا را تا ۲۵ درصد پایین می‌آورد.

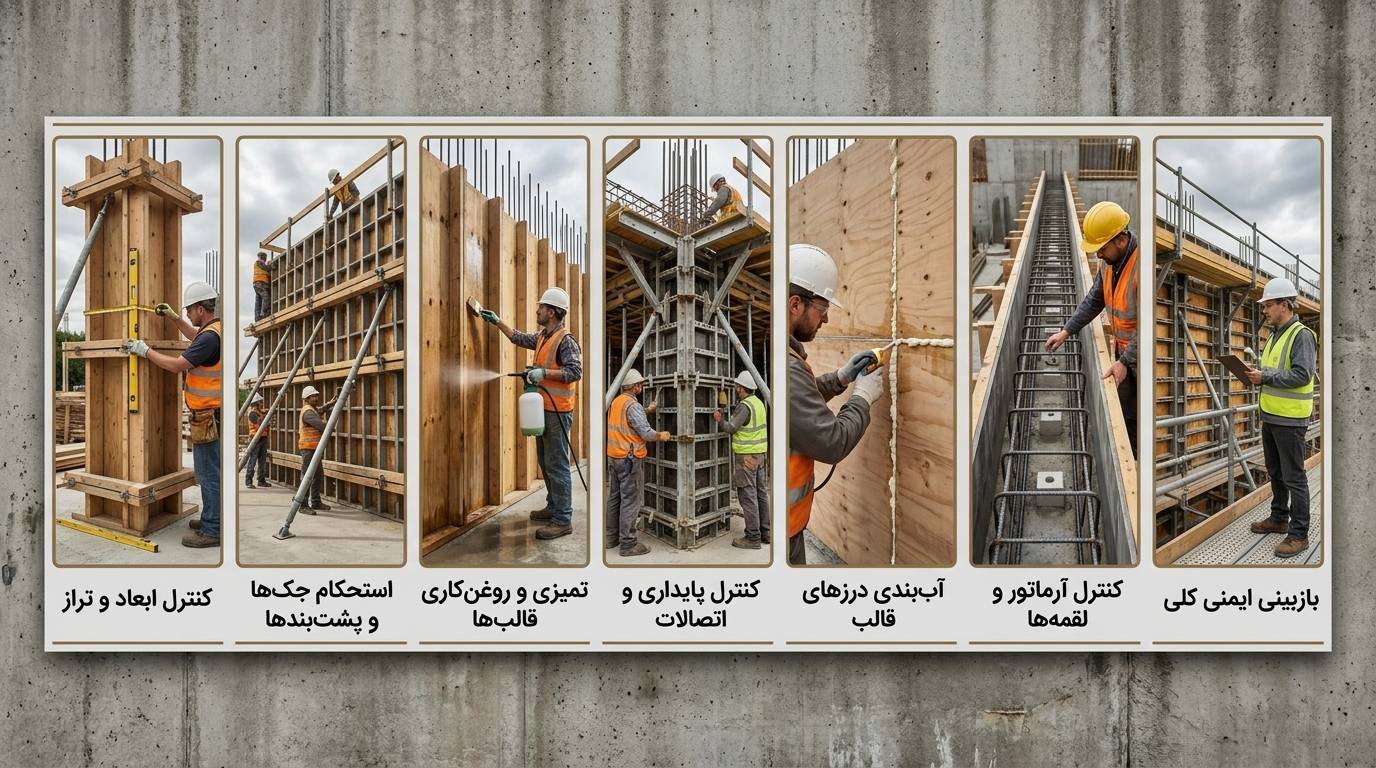

بخش ۸: چک‌لیست ۷ مرحله‌ای بازرسی قالب‌بندی پیش از صدور مجوز بتن‌ریزی
مهندسان ناظر و سرپرستان کارگاه باید پیش از استقرار لوله پمپ بتن، موارد زیر را گام‌به‌گام بررسی کرده و برگه کنترل مرحله‌ای را تایید نمایند:
- بررسی انطباق ابعادی و شاقول بودن: ارزیابی فاصله دهانه‌ها، عرض مقطع تیرها و ستون‌ها با متر لیزری و کنترل امتداد عمودی ستون در دو وجه عمود بر هم با شاقول بنایی سنگین.
- کنترل انسجام مهارها و مهره‌های خروسکی: اطمینان از قرارگیری واشر کاس زیر تمام مهره‌ها، قفل بودن گوه‌ها در فواصل حداکثر ۳۰ سانتی‌متری از هم و کشیدگی مناسب سولجرهای تقویت‌کننده.
- بررسی هوابندی و مسدود بودن درزها: بازبینی درزهای کف ستون و تقاطع تیرها با فوم‌های متراکم یا ملات موقت برای جلوگیری قطعی از دررفتن شیره سیمان.
- کنترل فاصله‌نگه‌دارها و پوشش میلگرد: حصول اطمینان از استقرار فاصله‌نگه‌دارهای مقاوم خورشیدی در ستون‌ها به ازای هر هفتاد سانتی‌متر و فاصله‌نگه‌دارهای سنگین کف برای دال‌ها تا میلگردها هرگز به رویه قالب نچسبند.
- پاکسازی درون قالب‌ها از طریق دریچه بازدید: بررسی دریچه‌های نظافت در پایین‌ترین بخش ستون‌ها و دیوارهای عمیق و خارج کردن ته سیگارها، تکه‌های سیم، تراشه‌های چوب و گرد و خاک با جریان باد پرفشار یا آب.
- پایش کیفیت و نحوه اجرای روغن قالب: کنترل اینکه سطح قالب چرب و لغزنده شده باشد اما مایع اضافی در کف قالب جمع نشده باشد و میلگردها مطلقاً به روغن آلوده نباشند تا پیوند مکانیکی بتن و فولاد آسیب نبیند.
- تحکیم بستر تکیه‌گاهی جک‌ها: بررسی استقرار کفشک‌های فلزی جک‌ها بر روی سطوح بتنی متراکم یا تخته‌های باربر عریض و بررسی قفل بودن پیم‌های تلسکوپی جک‌های باربر.
سوالات متداول پیرامون سیستم‌های قالب‌بندی سازه‌های بتنی
۱. دلیل اصلی بادکردگی یا شکم دادن دیوارهای بتنی پس از باز کردن قالب چیست؟
عامل بنیادین، فواصل زیاد میان سولجرهای عمودی (بیش از یک متر)، ضعف رزوه‌های بولت در تحمل فشار کششی، یا بالا رفتن بیش از حد سرعت پمپاژ بتن بدون توقف‌های مرحله‌ای است. متمرکز کردن لرزش ویبراتور روی بدنه قالب نیز نیروی دینامیکی بسیار زیادی به بست‌ها وارد کرده و مهارها را شل می‌کند.
۲. آیا مرطوب کردن قالب‌های چوبی پیش از بتن‌ریزی ضرورت دارد؟
بله، در قالب‌های چوبی سنتی بدون روکش ضدآب، پاشیدن آب پیش از ریختن بتن لازم است تا بافت خشک چوب آب مخلوط بتن تازه را نمکشد و درزهای بین الوارها در اثر تورم چوب بسته شوند. اما در تخته‌های چندلایی روکش‌دار فنولیک به دلیل لایه نفوذناپذیر بیرونی، نیازی به این کار نیست.
۳. برای المان‌های با هندسه منحنی و دایره‌ای، کدام سیستم قالب‌بندی ارجحیت دارد؟
برای ستون‌های مدور با قطر مشخص و تکراری، پنل‌های فولادی قوسی نیم‌دایره‌ای یا قالب‌های استوانه‌ای مقوایی بهترین گزینه‌اند. اما برای دیواره‌های قوسی با شعاع متغیر، تخته‌های چندلایی نازک انعطاف‌پذیر بر روی شابلون‌های چوبی بیشترین دقت را به وجود می‌آورند.
۴. آیا می‌توان به محض باز کردن قالب سقف، بار مصالح سنگین مانند پالت‌های آجر یا بلوک
را روی آن چید؟
به هیچ وجه. دکوفراژ به معنای رسیدن دال به مقاومت نهایی نیست. بتن در سن هفت تا چهارده روزه تنها بار مرده خود و بارهای زنده سبک را تحمل می‌کند. قراردادن پالت‌های بلوک یا انباشت کیسه‌های سیمان پیش از ۲۱ روز و بدون حضور پایه‌های اطمینان موجب شکست‌های برشی و ترک‌های مویی خطرناک در سقف می‌شود.
۵. روغن‌های امولسیونی پایه آب چه مزیتی نسبت به روغن‌های نفتی سنتی دارند؟
روغن‌های پایه آب خطرات آتش‌سوزی ندارند، بوی آزاردهنده تولید نمی‌کنند، با آب رقیق می‌شوند، رنگ بتن را تیره و چرب نمی‌کنند و بر خلاف گازوئیل، مانع اجرای سفیدکاری گچ و رنگ‌آمیزی بر روی سطح بتن نمی‌شوند.
نتیجه‌گیری و اقدامات تکمیلی
سیستم قالب‌بندی بتن رکن اساسی در دستیابی به ایمنی، استحکام و زیبایی سازه‌های بتن مسلح است. تقلیل هزینه‌ها از طریق به‌کارگیری ابزار فرسوده، کاهش ضخامت تسمه‌ها، حذف پشت‌بندها و بی‌توجهی به زمان‌های قانونی دکوفراژ نه تنها منفعت مالی ایجاد نمی‌کند، بلکه به قیمت به بار آمدن خطاهای سنگین، عدم تایید مهندس ناظر، تحمیل مخارج ترمیم سازه‌ای و به خطر افتادن جان کارگران تمام خواهد شد.
مهندسان و پیمانکاران آگاه با لحاظ کردن شرایط هندسی، اقلیم، سرعت در نظر گرفته‌شده برای پیشرفت پروژه و بودجه در دسترس، مناسب‌ترین نوع قالب را برگزیده و با پایش مداوم مهاربندی‌ها، کیفیت و دوام ساختمان را تضمین می‌نمایند. بهره‌گیری از نیروهای آرماتوربند و قالب‌بند ماهر و کارآزموده، ضامن اصلی اجرای دقیق نقشه‌ها و برپایی سازه‌ای مقاوم و ماندگار خواهد بود.
